UNIQUE HEAVY-DUTY FLAP VALVE AODD PUMP
Thiết kế linh hoạt, di động và nhẹ của van cánh bơm chịu tải nặng SANDPIPER HDF1 mang lại sự tiện lợi tối đa khi đối mặt với những thách thức phổ biến nhất trong các ứng dụng bồn chứa, thoát nước mỏ và bất kỳ ứng dụng chất lỏng nào liên quan đến chất rắn.
HDF1 có lưu lượng vượt trội so với tất cả các bơm AODD 1" khác và là giải pháp đã được chứng minh và đáng tin cậy ngay cả trong những ứng dụng khắc nghiệt nhất, dễ dàng di chuyển bùn mài mòn, chất rắn lơ lửng và không lơ lửng và chất rắn trên đường ống.
Máy bơm nhỏ nhưng mạnh mẽ
Thiết kế bơm màng khí SANDPIPER có diện tích nhỏ, khiến nó trở thành lựa chọn tuyệt vời cho cả ứng dụng di động và cố định. Khả năng nâng hút vượt trội, kết hợp với khả năng xử lý chất rắn, khiến bơm trở thành giải pháp lý tưởng cho các ứng dụng bồn bể và tách nước.
Cổng xả dưới cùng ngăn chất rắn lắng xuống làm hỏng màng ngăn và rút ngắn tuổi thọ của bơm màng. Bơm màng dòng HDF1 có thành dày được chế tạo bằng nhôm đúc, gang và thép không gỉ với màng ngăn đàn hồi và TPE (chất đàn hồi nhiệt dẻo) và van một chiều.
Tính năng của bơm van cánh chịu tải nặng HDFI
- Kích thước kết nối: 1" NPT/BSP
- Công suất: 0 đến 70 gpm (265 lpm)
- Lực hút: tốt nhất trong phân khúc đối với bơm 1"
- Van phân phối khí: thiết kế hệ thống phân phối khí có thể bảo dưỡng bên ngoài không cần bôi trơn, hoạt động liên tục (ESADS+)
- Xử lý chất rắn: lên đến 1" (25 mm)
- Cột áp: lên đến 125 psi hoặc 289 ft (8,6 bar hoặc 88 mét)
- Áp suất hoạt động tối đa: 125 psi (8,6 bar)
Temperature Tables
Note: The ambient temperature range and the process temperature range should not exceed the operating temperature range of the applied non-metallic parts as listed in the manuals of the pumps.
Explanation of Pump Nomenclature

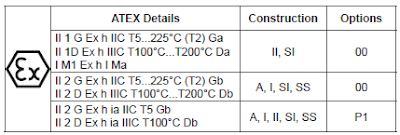

ATEX Detail
Performance HDF1/HDF25
SUCTION/DISCHARGE PORT SIZE
- HDF1: 1” (25.4mm) NPT(F)
- HDF25: 1” (25.4mm) BSP Tapered
CAPACITY
- 0 to 70 gallons per minute (0 to 265 liters per minute)
AIR DISTRIBUTION VALVE
- No-lube, no-stall design
SOLIDS-HANDLING
- Up to 1 in. (25.4mm)
HEADS UP TO
- 125 psi or 289 ft. of water (8.8 Kg/cm2 or 88 meters)MAXIMUM OPERATING PRESSURE
- 125 psi (8.6 bar)
DISPLACEMENT/STROKE
- 10 Gallon / .38 liter
SHIPPING WEIGHT
- Aluminum 48 lbs. (21kg)
- Stainless Steel 79 lbs. (36kg)
MODEL HDF1 Performance Curve
Materials
- Conductive Acetal: Tough, impact resistant, ductile. Good abrasion resistance and low friction surface. Generally inert, with good chemical resistance except for strong acids and oxidizing agents.
- EPDM: Shows very good water and chemical resistance. Has poor resistance to oils and solvents, but is fair in ketones and alcohols.
- FKM: (Fluorocarbon) Shows good resistance to a wide range of oils and solvents; especially all aliphatic, aromatic and halogenated hydrocarbons, acids, animal and vegetable oils. Hot water or hot aqueous solutions (over 70°F(21°C)) will attack FKM.
- Hytrel®: Good on acids, bases, amines and glycols at room temperatures only.
- Neoprene: All purpose. Resistance to vegetable oils. Generally not affected by moderate chemicals, fats, greases and many oils and solvents. Generally attacked by strong oxidizing acids, ketones, esters and nitro hydrocarbons and chlorinated aromatic hydrocarbons.
- Nitrile: General purpose, oil-resistant. Shows good solvent, oil, water and hydraulic fluid resistance. Should not be used with highly polar solvents like acetone and MEK, ozone, chlorinated hydrocarbons and nitro hydrocarbons.
- Nylon: 6/6 High strength and toughness over a wide temperature range. Moderate to good resistance to fuels, oils and chemicals.
- Polypropylene: A thermoplastic polymer. Moderate tensile and flex strength. Resists strong acids and alkali. Attacked by chlorine, fuming nitric acid and other strong oxidizing agents.
- PVDF: (Polyvinylidene Fluoride) A durable fluoroplastic with excellent chemical resistance. Excellent for UV applications. High tensile strength and impact resistance.
- Santoprene®: Injection molded thermoplastic elastomer with no fabric layer. Long mechanical flex life. Excellent abrasion resistance.
- UHMW PE: A thermoplastic that is highly resistant to a broad range of chemicals. Exhibits outstanding abrasion and impact resistance, along with environmental stress-cracking resistance.
- Urethane: Shows good resistance to abrasives. Has poor resistance to most solvents and oils.
- Virgin PTFE: (PFA/TFE) Chemically inert, virtually impervious. Very few chemicals are known to chemically react with PTFE; molten alkali metals, turbulent liquid or gaseous fluorine and a few fluoro-chemicals such as chlorine trifluoride or oxygen difluoride which readily liberate free fluorine at elevated temperatures.
Metals:
- Alloy C: Equal to ASTM494 CW-12M-1 specification for nickel and nickel alloy.
- Stainless Steel: Equal to or exceeding ASTM specification A743 CF-8M for corrosion resistant iron chromium, iron chromium nickel and nickel based alloy castings for general applications. Commonly referred to as 316 Stainless Steel in the pump industry.
Dimensional Drawings
HDF1 & HDF25 Heavy Duty Flap Valve
Dimensions in inches (metric dimensions in brackets). Dimensional Tolerance .125" (3mm).
Dimensions in inches (metric dimensions in brackets). Dimensional Tolerance .125" (3mm).
